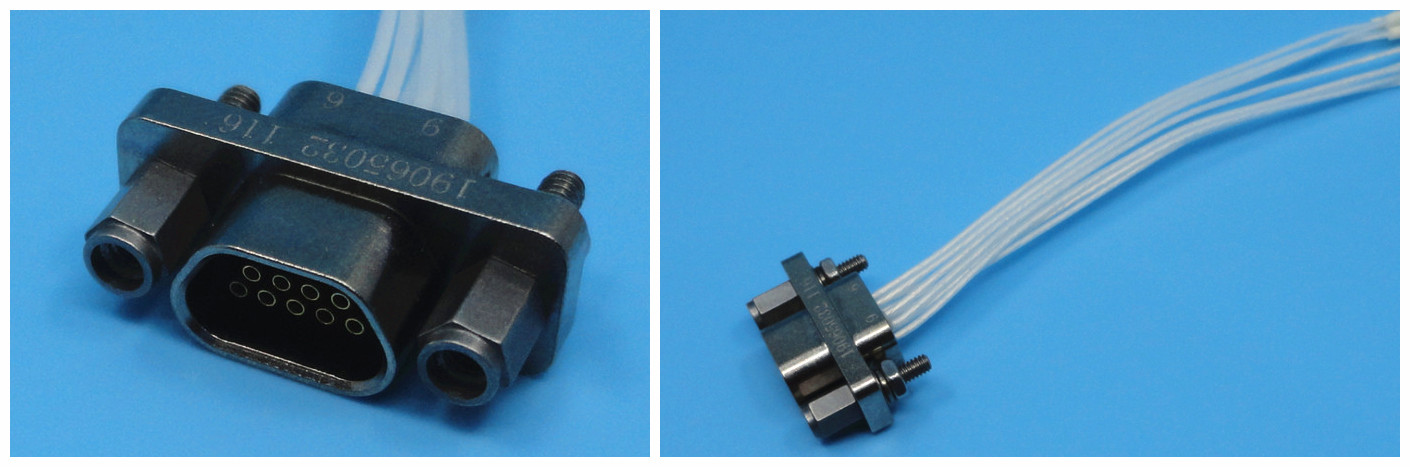

Aluminum Alloy J30j Series Connector Receptacle 9 Pins Connector 100mm Wire Length

Brand Name : ELT

Model Number : J30J-9ZKP-100

Certification : CE,ROHS

Place of Origin : China

MOQ : 50pcs

Price : Negotiable

Payment Terms : L/C, T/T, Western Union

Supply Ability : 35000pcs/year

Delivery Time : Within in 3 weeks

Packaging Details : Standard Export Carton

Out Shell : aluminum alloy

Contact Spacing : 0.05'' / 1.27mm

Section area : 0.1-0.15mm²

Current Rating : 3A

Material : metal

Contact type : micro twist pin, gold plating

Type : Receptacle

Wire Length : 100mm

Contact Now

Micro-D Rectangular J30J Series Receptacle 9 Pins Connector 100mm 0.1 - 0.15mm² Cable

The shell is aluminum alloy, contact space is 1.27mm, apply to the wire core section area is 0.1-0.15mm squared. This product performance comply with GJB2446A ( general specification for micro-miniature polarized shell rectangular electrical connectors), it is divided to common(shell) and improved(shell) . With the small install space, light weight , reliable connect, excellent electromagnetic scree, good earthquake resistance, etc. It is widely used in small space required electronic equipment and apparatus.

Specification:

Voltage Rating 300V
Current Rating 3A
Insulation Resistance ≥ 5000 MΩ
Dielectric Withstand Voltage 800V
Durability 500 cycles
Environmental Temperature -55℃ ~ + 125℃
Relative Humidity up to 95% at +40℃
Vibration 10Hz~ 2000Hz 196m/S²
Total acceleration RMS 23.1G
Impact 735m/S²

Contact Arrangements (Face View of Pin insert)

Aluminum Alloy J30j Series Connector Receptacle 9 Pins Connector 100mm Wire Length

Outer Dimension Drawing(Unit:mm)

Aluminum Alloy J30j Series Connector Receptacle 9 Pins Connector 100mm Wire Length

Model No. A B C
J30J-9ZK 19.6 14.35 7.6
J30J-15ZK 23.5 18.2 7.6
J30J-21ZK 27.4 22 7.6
J30J-25ZK 29.8 24.5 7.6
J30J-27ZK 33.6 28.3 7.6
J30J-33ZK 37.4 32.2 7.6
J30J-51ZK 36.3 30.86 8.7
J30J-100ZK 54.8 45.72 9.7


J30J Series Features:

Aluminum Alloy J30j Series Connector Receptacle 9 Pins Connector 100mm Wire Length

Applications:

* Avionics, radars
* Missiles and guidance systems
* Telecommunication systems
* Navigation systems
* Research centres

* Military

* GPS

* UAV

* Communications

* Satcom

Packaging Details:

* Standard Export Carton

* According to customers' requirements

NOTE:

We can supply over 1000 types of Miro-D J30J Series connectors, if it is not match with your request,pls contact us.
